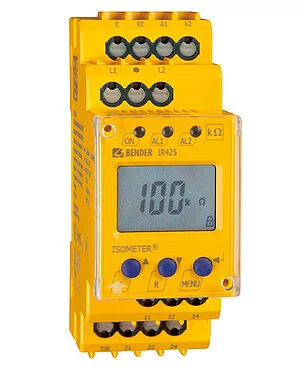

ISOMETER IR425-D4

IR425

✅ Monitor de falla a tierra para sistemas de IT de AC y DC
✅ Para circuitos de control
✅ Acorde con IEC 61557-8
✅ Dos valores de respuesta configurables por separado
✅ Pantalla LC multifuncional

El ISOMETER® IR425 vigila la resistencia de aislamiento de circuitos de corriente de mando AC/DC aislados de tierra (Sistemas IT) 0…300 V. Los componentes alimentados por corriente continua, que se encuentren en un sistema AC/DC, no tienen ninguna influencia sobre el comportamiento de respuesta. Gracias a la tensión de alimentación separada, es posible la vigilancia del sistema sin tensión.

Categoría: Etiquetas: ,
Solicita cotizacin

Características

  • Vigilancia de aislamiento para circuitos de corriente de mando AC/DC 0…300 V
  •  Dos valores de respuesta ajustables por separado
  •  Función Preset (parametrización básica automática)
  • Vigilancia de conexión red/tierra
  • LEDs de aviso para servicio, Alarma 1, Alarma 2
  • Tecla Test/Reset interna/externa
  • Dos relés de alarma separados (cada uno con un contacto conmutado)

  • Corriente de trabajo/reposo seleccionable
  • Memorización de errores seleccionable
  • Autovigilancia con aviso automático
  • Display LC multifunción
  • Retardo de respuesta ajustable
  • Carcasa de 2 módulos (36 mm)
  • Bornas de presión (dos bornas por conexión)

Aplicaciones

  • Circuitos de corriente de mando AC/DC en la industria, en la construcción de máquinas, en centrales eléctricas, elevadores, en la automatización, etc.
  • Circuitos de corriente de mando y auxiliar AC/DC según DIN EN 60204-1 “Equipamiento eléctrico de máquinas”, IEC 60204-1, EN 60204-1
  • Circuitos de corriente auxiliar AC/DC según DIN VDE 0100-725 (VDE 0100-725)
  • Sistemas IT AC/DC pequeños, p.ej. instalaciones de iluminación

ISOMETER® IR425-D4 Variante(s)

Tipo Tensión nominal de red* Un Tensión de alimentación*US Valor de respuestaRan Capacidad derivación de redCe Ref.**
IR425-D4-1 DC/AC 0…300 V,
15…460 Hz		 DC 9,6…94 V/
AC 16…72 V, 15…460 Hz		 1…200 kΩ < 20 µF B71036403
B91036403
IR425-D4-2 DC/AC 0…300 V,
15…460 Hz		 DC 70…300 V/
AC 70…300 V, 15…460 Hz		 1…200 kΩ < 20 µF B71036402
B91036402

* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para ISOMETER® IR425-D4

Tipo Ref.
Clip de montaje para montaje con tornillos (por cada aparato es necesaria 1 unidad) B98060008
Marco de montaje XM420 B990994

Descargas para ISOMETER® IR425-D4

Nombre Tipo Tamaño Idioma Sellodetiempo D-/B-Número
IR425-D4 Manuales 932.3 KB ES 13.05.2019 D00039
IR425-D4 Datos técnicos 474.1 KB ES 30.07.2024 D00039
IR42x Declaración de conformidad CE 104.4 KB 01.04.2025
UKCA – IR42x Declaración de conformidad 34.0 KB 01.04.2025

Showing 1 to 4 of 4 entries (filtered from 14 total entries)

Marca

Bender
