Características
- ISOMETER® para redes AC (sistemas IT) con rectificadores o convertidores conectados galvánicamente y para redes DC (sistemas IT, IT=redes aisladas de tierra)
- Adaptación automática a la capacidad del sistema
- Combinación de método de medida AMPPLUS y otros perfiles de medida configurados.
- Dos valores de respuesta ajustables por separado 1 kΩ…10 MΩ
- Pantalla de alta resolución
- Monitorización de la conexión (conexiones de medida)
- Autodiagnóstico automático del equipo
- Representación gráfica del desarrollo de aislamiento a lo largo del tiempo (isoGraph)
- Histórico de memoria con fecha y hora de alarma (buffer para tres días) almacena 1023 mensajes de alarma con fecha y hora
- Salida de corriente y tensión 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (aislada galvánicamente) proporcional a la medida de aislamiento
- Salidas y entradas digitales y analógicas configurables
- Configuración remota a través de Internet o Intranet (Webserver / opción: COMTRAXX Gateway)
- Diagnóstico remoto a través de Internet (sólo a través del servicio técnico Bender)
- RS-485/BS (Bender Sensor Bus) para el intercambio de datos con otros componentes Bender
- BCOM, Modbus TCP/RTU y Webserver
- Posibilidad de ampliación del margen de tensión de medida a través de acopladores
- Medida continua de la capacidad, tensión y frecuencia del sistema
- Posibilidad de ampliar la tensión a través de acoplador
Aplicaciones
- Circuitos principales AC, DC o AC/DC
- AC/DC circuitos principales con componentes DC, provenientes de equipos como rectificadores, convertidores, variadores de velocidad
- Sistemas de UPS, Sistemas con baterías
- Calentadores con control de fase
- Sistemas con fuentes de alimentación conmutadas
- Sistemas IT con altas fugas capacitivas

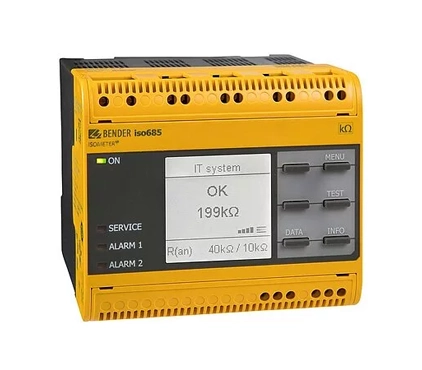

ISOMETER® iso685… Variante(s)
| Tipo | MargendetensiónnominalderedUn | TensióndealimentaciónUS | Pantalla | OpciónW | Referencia |
|---|---|---|---|---|---|
| iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrada | – | B91067010 |
| iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrada | –40…+70°C, 3K23, 3M12 | B91067010W |
| iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | separada | – | B91067210 |
| iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | separada | –40…+70°C, 3K23, 3M12 | B91067210W |
Accesorios opcionales para ISOMETER® iso685…
| Denominación | Tipo | Referencia |
|---|---|---|
| Acopladores | AGH150W-4 AGH204S-4 AGH520S AGH676S-4 |
B98018006 B914013 B913033 B913055 |
Posibles instrumentos de medida bajo pedido!
| Denominación | Referencia |
|---|---|
| Kit de bornas de tornillo* | B91067901 |
| Kit de bornas de presión | B91067902 |
| Accesorios para caja (cubierta de bornas, 2 clips para el montaje)* | B91067903 |
* incluido en el suministro
Descargas para ISOMETER® iso685…
| Nombre | Tipo | Tamaño | Idioma | Sellodetiempo | D-/B-Número |
|---|---|---|---|---|---|
| FP200 | Datos técnicos | 549.6 KB | ES | 31.07.2023 | D00179 |
| FP200 | Declaración de conformidad CE | 82.4 KB | 12.08.2022 | ||
| FP200 | Guías rápida | 3.2 MB | ES | 31.07.2023 | D00179 |
| iso685 | Declaración de conformidad CE | 87.5 KB | 14.07.2023 | ||
| iso685 | Folletos producto | 1.8 MB | ES | 13.05.2019 | D00022 |
| iso685 | Software | 6.2 MB | 17.11.2021 | ||
| iso685(W)-S/D Update V1.29 | Manuales | 3.4 MB | ES | 13.05.2019 | D00022 |
| iso685-x | Datos técnicos | 1.4 MB | ES | 10.08.2023 | D00022 |
| iso685-… | Guías rápida | 1.6 MB | ES | 28.02.2024 | D00022 |
| RoHS/REACH Report – B91067010 | Informe RoHS/REACH | 261.2 KB | 06.09.2024 | ||
| UKCA – iso685 | Declaración de conformidad | 140.4 KB | 14.07.2023 |
