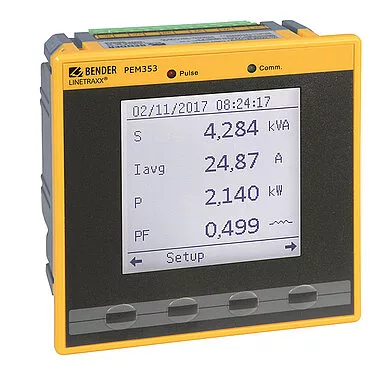

PEM 353

1. Medida de magnitudes eléctricas como

• – Tensiones de fase (por fase y total) U_L1, U_L2, U_L3 en V
• – Tensiones de conductores exteriores (por fase y total) U_L1L2, U_L2L3, U_L3L1 en V
• – Corrientes de fase (por fase y total) I₁, I₂, I₃ en A
• – Corriente del conductor neutro I_n (calculada) en A I₄ (medida, solo PEM353-N) en A
• – Corriente diferencial I_r (calculada, solo PEM353-N) en A
• – Frecuencia f en Hz
• – Potencia por conductor externo (por fase y total) P en kW, Q en kvar, S en kVA
• – Factor de desplazamiento (por fase y total) cos (φ)
• – Factor de potencia (por fase y total) λ
• – Energía activa y reactiva (por fase y total) en kWh, kvarh
• – Exportación de energía activa y reactiva (por fase y total) en kWh, kvarh
• – Tensión de ángulo (fase-neutro y por fase) en °
• – Corriente de ángulo (por fase) en °
• – Desequilibrio de tensión en %
• – Desequilibrio de corriente en %
• – Distorsión armónica (THD, TOHD, TEHD) para U y I
• – Factor k para I
• – Factor de cresta para I
• – Tasa distorsión armónica (TDD) para I

2. Contador de energía

• Clase de precisión de la energía activa según IEC 62053-22: 0,5 S
• LED (pulso) para trabajo activo o reactivo
• 2 salidas de pulso (solo PEM353-P)
• Suma y recuento de energía de fase
  – Compra, exportación, neto y total por energía efectiva y reactiva
  – Energía aparente total
• hasta 4 contadores de pulsos (p. ej. gas, agua, aire, calor)

3. Sistema tarifario para medida de energía

• • Hasta 8 tarifas
• • Cambio de tarifa mediante entradas digitales o
• • Cambio de tarifas mediante horario, 2 calendarios
• • Suma y recuento de energía de fase por tarifa
• – Compra y exportación por energía efectiva y por energía reactiva
• – Energía aparente total
• • Picos de demanda de los servicios totales (P, Q, S) por tarifa

4. Memoria para contadores de energía – 12 valores mensuales

• Recuento total de energía
  – Compra, exportación, neto y total por energía efectiva y reactiva
  – Energía aparente
• Recuento total de energía por tarifa
  – Compra y exportación por energía efectiva y por energía reactiva
  – Energía aparente total

5. Datos de carga para potencias totales (P, Q, S) y corrientes

• Promedios móviles configurables/creación de una media (Demanda/Demand)
• Pronósticos de demanda de la siguiente media
• Memoria para los picos de demanda con sello de tiempo
  – Potencias totales y corrientes (P, Q, S)
  – Potencias totales por tarifa (P, Q, S)

6. Memoria para valores máximos y mínimos de 45 magnitudes de medida con sello de tiempo

7. Control de valores límite usando los valores nominales y el reenvío de alarmas

• 9 monitores parametrizables (valores nominales)
• 25 magnitudes de medida para selección
• Alarma a través de la pantalla y/o salidas digitales (DO)
• Vigilancia si se rebasa o no se alcanza el valor límite
• Histéresis ajustable

8. Memoria de eventos (SOE-Log)

• 100 entradas con sello de tiempo; Resolución de 1 ms
• Cambios en la configuración, valores nominales y DI/DO
• Mensajes del sistema
• Infracciones del límite

9. Memoria para datos de carga: Valores diarios y mensuales (solo PEM353-N)

• Memoria diaria
  – 60 días (2 meses)
  – Energía total por energía activa, reactiva y aparente
  – Picos de demanda de las potencias totales (P, Q, S)
• Memoria mensual
  – 36 meses (3 años)
  – Energía total por energía activa, reactiva y aparente
  – Picos de demanda del mes de las potencias totales con sello de tiempo (P, Q, S)

10. Grabadora de datos (sólo PEM353-N)

• 5 grabadoras cada una con hasta 16 canales
• Selección de canal de 328 magnitudes de medida
• Intervalo ajustable: 60 s hasta 40 días
• Tiempo de grabación, p. ej. 100 días con intervalos de 15 minutos

11. Operación simple y cómoda

• – gran pantalla gráfica retroiluminada
• – Pantalla con protección de contraseña
• – Pantalla estándar con 4 magnitudes de medida seleccionables

12. Otras funciones

• Detección de error de conexión (frecuencia, falla de tensión/corriente, transformador de corriente de medida de polaridad incorrecta, campo giratorio)
• Contador de horas de funcionamiento

13. Interfaz de comunicación y protocolos

• Interfaz RS-485 galvánica aislada (1.200 hasta 38.400 Bit/s)
• LED para actividades de comunicación
• Protocolo Modbus RTU
• BACnet MS/TP
• DNP
