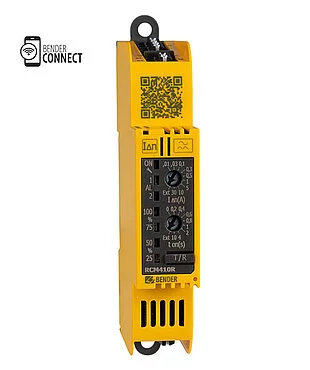

LINETRAXX RCM410R-24:-2-1

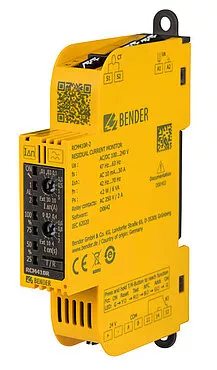

LINETRAXX RCM410R-24:-2-2

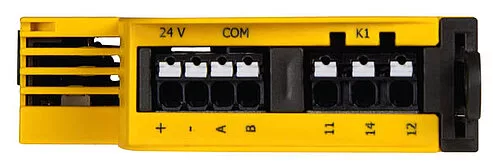

LINETRAXX RCM410R-24:-2-3

RCM410R

,

✅ Valor de respuesta ajustable de 10 mA a 30 A
✅ Visualización del valor de medida en array LED
✅ Ajuste de los parámetros principales a través de potenciómetros directamente en el equipo
✅ Interfaz Modbus RTU de lectura de valores medidos y ajuste de parámetros del equipo
✅ Diseño compacto, sólo 18 mm (ancho)

El monitor de corriente diferencial sensible a corriente alterna y pulsante RCM410R se utiliza para la monitorización de fallos y corriente diferencial en sistemas puestos a tierra (TN/TT) en los que, en caso de fallo, se debe emitir un aviso, pero sin que se deba producir una desconexión. Además, se pueden monitorizar conductores individuales, p.ej. conductores PE, puentes N-PE o PE-PAS.

Por medio de dos valores respuesta individuales ajustables se puede diferenciar entre pre-alarma alarma (pre-alarma = 50…100% de la corriente diferencial de respuesta ajustado IΔn).

Control sencillo mediante App

La  App Bender Connect y la comunicación NFC hacen posible un manejo sencillo a través de un smartphone.




Categorías: , Etiquetas: ,
Solicita cotizacin

Características

  • Monitor de corriente diferencial tipo A según IEC 62020-1 sensible a corriente alterna y pulsante
  • Medida de valor eficaz (r.m.s.)
  • Hasta 247 monitores en un sistema
  • Respuesta en corriente I∆n ajustable: 10 mA…30 A (42…70 Hz)
  • Tensión de alimentación DC 24 V (-24) o AC/DC 100…240 V (-2)
  • Visualización del valor de medida en array LED
  • Retardo de respuesta ajustable
  • Un relé de alarma (relé de contacto)
  • Posibilidad de seleccionar corriente de trabajo / reposo y comportamiento de la memoria de fallos
  • RS-485 con Modbus RTU
  • Monitorización permanente de la conexión del transformador de medida de corriente
  • Interfaz NFC para la parametrización del equipo en estado energizado o desenergizado a través de la app Bender Connect

Aplicaciones

  • Monitorización de corriente residual en 2, 3 o 4 sistemas de cableado
  • Monitorización de fuentes de alimentación para el deterioro del nivel de aislamiento
  • Monitorización de fuentes de alimentación a tierra para corrientes de dispersión
  • Monitorización del punto central de puesta a tierra
  • Monitorización de la corriente de conductores individuales desactivados bajo condiciones normales

LINETRAXX® RCM410R-24/-2 Variante(s)

Tipo TensióndealimentaciónUS Ref.
RCM410R-24 DC 24 V B74602000
RCM410R-2 AC/DC 100…240 V; DC24 V B74603000

Accesorios opcionales para LINETRAXX® RCM410R-24/-2

Transformadores toroidales

Tipo Diámetrointerior(mm) Ref.
CTAC20ø 20B98110005
CTAC35ø 35B98110007
CTAC60ø 60B98110017
CTAC120ø 120B98110019
CTAC210ø 210B98110020
WR70x17570 x 175B98080609
WR115x305115 x 305B98080610
WS20x3020 x 30B98080601
WS50x8050 x 80B98080603
WS80x12080 x 120B98080606

Otros tipos de transformadores toroidales previa consulta.

Descargas para LINETRAXX® RCM410R-24/-2

Nombre Tipo Tamaño Idioma Sellodetiempo D-/B-Número
Länderliste Funkzulassungen/Countries with RF Approval Información técnica 55.3 KB 11.04.2025
RCM410 Declaración de conformidad CE 99.1 KB 28.01.2025
RCM410R Datos técnicos 1.4 MB ES 09.04.2020 D00403
RCM410R Guías rápida 2.8 MB ES 27.04.2020 D00403
RCM410R Manuales 2.2 MB ES 19.05.2020 D00318
UKCA – RCM410 Declaración de conformidad 131.6 KB 28.01.2025
