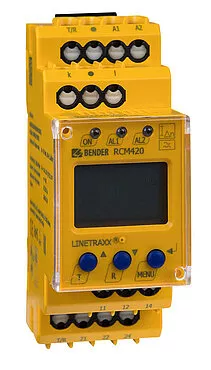

LINETRAXX® RCM420

RCM420

El monitor de corriente diferencial sensible a corriente alterna y a corriente pulsante RCM420-D (Tipo A) permite conocer en todo momento el estado de la instalación, mostrando los valores de fuga existentes. Además permite dos niveles de alarma: alarma y alarma previa (prealarma) con los que se puede actuar. Este equipo se utiliza para la vigilancia de fallos, o fuga a tierra en sistemas puestos a tierra (Sistemas TN y TT), en los que, en caso de fallo o avería, deba avisarnos. Además de realizar la monitorización de la corriente de fuga, estos equipos permiten vigilar conductores individuales, p. ej. conductor PE, puentes N-PE, puentes PE-PAS. Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado I∆n2) se puede diferenciar entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través de transformador de corriente de medida, el aparato es prácticamente independiente de la corriente de carga y de la tensión nominal de la instalación.

Categoría: Etiquetas: ,
Solicita cotizacin

Características

  • Vigilante de corriente diferencial tipo A sensible a la corriente alterna y a la corriente pulsante según IEC 62020
  • Medición del valor eficaz (AC)
  • Dos valores de respuesta ajustables por separado
  • Margen de frecuencia 42…2000 Hz
  • Retardo de arranque, de respuesta y de desactivación ajustables
  • Función de reenganche
  • Indicación del valor de medida a través de display LC
  • Memoria del valor de disparo
  • Vigilancia de conexión del transformador toroidal
  • LEDs de aviso para servicio, Alarma 1, Alarma 2
  • Tecla Test/Reset interna/externa
  • Dos relés de alarma separados, cada uno con 1 contacto conmutado
  • Corriente de trabajo/reposo y comportamiento de la memoria ajustable
  • Protección por contraseña para el ajuste del aparato
  • Autovigilancia del aparato
  • Tapa transparente precintable
  • Carcasa de 2 módulos (36 mm)
  • Conforme con RoHS
  • Bornas de presión (dos bornas por conexión)

Aplicaciones

  • Vigilancia de la corriente diferencial en sistemas de 2, 3 o 4 conductores
  • Vigilancia de corriente en conductores individuales que generalmente no llevan corriente
  • Circuitos de tomas de corriente para equipos que funcionan durante largos períodos sin supervisión y no deben fallar
  • Sistemas de alarmas, instalaciones de seguridad
  • Instalaciones de aire acondicionado, instalaciones informáticas
  • Instalaciones de refrigeración de material refrigerado valioso
  • Cocinas industriales
  • Vigilancia de corrientes parasitas en suministros de corriente conectados a tierra
  • Carga de conductores N
  • Calefacciones para tuberías

LINETRAXX® RCM420 Variante(s)

Tipo Margen de respuesta I∆n Margen de frecuencia Tensión de alimentación Ref.**
RCM420-D-1 10 mA…10 A 42…2000 Hz DC 9,6…94 V /
AC 16…72 V, 42…460 Hz		 B74014001
B94014001
RCM420-D-2 10 mA…10 A 42…2000 Hz DC 70…300 V /
AC 70…300 V, 42…460 Hz		 B74014002
B94014002

* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para LINETRAXX® RCM420

Transformadores toroidales

Tipo Diámetro interior (mm) Ref.
CTAC20ø 20B98110005
CTAC35ø 35B98110007
CTAC60ø 60B98110017
CTAC120ø 120B98110019
CTAC210ø 210B98110020
WR70x175S70 x 175 mmB911738
WR115x305S115 x 305 mmB911739
WR150x350S150 x 350 mmB911740
WR200x500S200 x 500 mmB911763
WR70x175SP70 x 175 mmB911790
WR115x305SP115 x 305 mmB911791
WR150x350SP150 x 350 mmB911792
WR200x500SP200 x 500 mmB911793
WS20x3020 x 30B98080601
WS50x8050 x 80B98080603
WS80x12080 x 120B98080606

Otros tipos de transformadores toroidales previa consulta.

Accesorios

Tipo Ref.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) B98060008
Marco de montaje XM420 B990994

Descargas para LINETRAXX® RCM420

Nombre Tipo Tamaño Idioma Sello de tiempo D-/B-Número
RCM420 Manuales 736.1 KB ES 13.05.2019 D00057
RCM420 Datos técnicos 339.1 KB ES 31.07.2023 D00057
RCM42x Declaración de conformidad CE 88.0 KB 19.10.2023
UKCA – RCM42x Declaración de conformidad 122.4 KB 13.02.2023

Marca

Bender
