LINETRAXX RCMB300 series

RCMB300

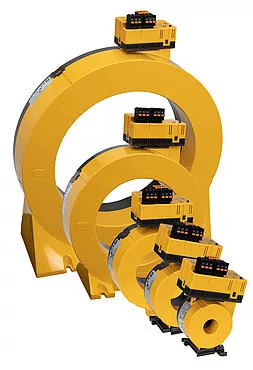

Los monitores de corriente residual de la serie RCMB300 están diseñados para medir corrientes de falla AC y DC en sistemas conectados a tierra (sistemas TN y TT). Los módulos pueden medir corrientes residuales hasta IΔ = 20 A en un rango de frecuencia de DC… 100 kHz. Dos valores de respuesta ajustables por separado permiten distinguir entre preaviso y alarma. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 conmutan. Los módulos cuentan con una interfaz RS-485 con Modbus RTU que se puede utilizar para transferir valores medidos y valores de alarma. La configuración de parámetros también es posible a través de esta interfaz. Cada uno de los  monitores de corriente residual consta de la electrónica de evaluación  a través del módulo RCMB301 y un transformador de corriente de medición de la serie CTBC20 (P)… 210 (P). El monitor completo requiere tanto la electrónica  de evaluación así como del transformador de corriente de medida; si se piden por separado, estos dos componentes deben conectarse y calibrarse durante la puesta en servicio. Los núcleos de los transformadores de corriente de medida de la serie CTBC20P… 210P cuentan con un blindaje magnético integrado y son adecuados para aplicaciones con altas corrientes de carga o corrientes de arranque.




Categoría: Etiquetas: ,
Solicita cotizacin

Características

  • Monitoreo continuo de la corriente residual de acuerdo con DGUV regla 3 (Reglamento alemán 3 del seguro social de accidentes)
  • Montaje sencillo en riel DIN o con tornillos
  • Interfaz RS-485 con Modbus RTU (lectura de valores medidos / parámetros de configuración)
  • Salidas de conmutación integradas con dos contactos conmutados K1 y K2 (con aislamiento galvánico)
  • Rango de frecuencia DC… 100 kHz
  • Botón combinado de prueba y reinicio
  • LED multicolor que indica funcionamiento, valor de respuesta excedido, perturbaciones y mensajes de estado
  • Adquisición de valores medidos mediante TC de tipo B sensible a AC/DC según según IEC 60755
  • Adquisición de valores medidos mediante TC de tipo B+ sensible a AC/DC según VDE 0664-400
  • Los componentes de AC y DC, así como el valor eficaz. el valor de la corriente residual se puede evaluar por separado
  • Envolvente del dispositivo electrónico intercambiable sin separación mecánica de los conductores primarios
  • Ampliación/actualización o modificación de funcionalidades en caso de cambios en los requisitos de monitoreo
  • Insensible a las corrientes de carga debido al blindaje magnético completo (sólo CTBC20P… 210P)
  • Monitoreo de la conexión del transformador de corriente de medida mediante prueba cíclica de corriente
  • Uso del RCMB301 para todos los tamaños de transformadores de corriente CTBC …
  • Tensión de alimentación DC 24 V

LINETRAXX® RCMB300 series Variante(s)

Composición de un módulo RCMB:
Módulo electrónico + TC de medida = RCMB

Evaluador electrónico

Tipo TensióndealimentaciónUs Variante Ref.
RCMB301 DC 24 V (19,2…28,8 V) Modbus RTU B74043100

Las terminales necesarias estan incluidas en el suministro.

Transformador de corriente de medida

Tipo Diámetrointerno Ref.
CTBC2020 mmB98120001
CTBC20P20 mmB98120002
CTBC3535 mmB98120003
CTBC35P35 mmB98120004
CTBC6060 mmB98120005
CTBC60P60 mmB98120006
CTBC120120 mmB98120007
CTBC120P120 mmB98120020
CTBC210210 mmB98120008
CTBC210P210 mmB98120021

P = Pantalla magnética completa

Accesorios opcionales para LINETRAXX® RCMB300 series

Accesorios

Descripción Ref.
Convertidor de interfaz RS-485-USBB95012045
Juego de bornas para módulo MRCD*B74043124
Clip para montaje sobre carril DIN para CTBC20 yCTBC20P*B91080111
Clip para montaje sobre carril DIN para CTBC35 y CTBC35P*B91080112

* Incluido en el volumen de suministro

Fuente de alimentación

Tipo Transformadoresconectadosmáx. Ref.
STEP-PS/1 AC/24 DC/0.54B94053110
STEP-PS/1 AC/24 DC/1.7514B94053111
STEP-PS/1 AC/24 DC/4.234B94053112

Descargas para LINETRAXX® RCMB300 series

Nombre Tipo Tamaño Idioma Sellodetiempo D-/B-Número
CTBC series Manuales 538.3 KB EN 16.11.2023 D00336
CTBC-Serie Manuales 543.1 KB DE 16.11.2023 D00336
CTxx DeclaracióndeconformidadCE 100.1 KB 23.09.2024
RCMB300 Serie Manuales 6.2 MB DE 06.08.2024 D00372
RCMB300 série Datostécnicos 706.3 KB FR 22.03.2021 D00372
RCMB300-Serie Datostécnicos 4.5 MB DE 18.07.2024 D00372
RCMB300-Serie Guíasrápida 1.3 MB DE 30.07.2024 D00372
RCMB300-series Datostécnicos 4.5 MB EN 18.07.2024 D00372
RCMB300-series Guíasrápida 1.3 MB EN 30.07.2024 D00372
RCMB300-series Manuales 6.2 MB EN 06.08.2024 D00372
RCMB30x DeclaracióndeconformidadCE 99.1 KB 09.08.2024
TÜV NORD – AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x and RCMB30x Certificados 408.6 KB EN 11.10.2023
TÜV NORD – AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x und RCMB30x Certificados 428.8 KB DE 11.10.2023
UKCA – CTxx Declaracióndeconformidad 132.5 KB 23.09.2024
UKCA – RCMB30x Declaracióndeconformidad 131.6 KB 09.08.2024
