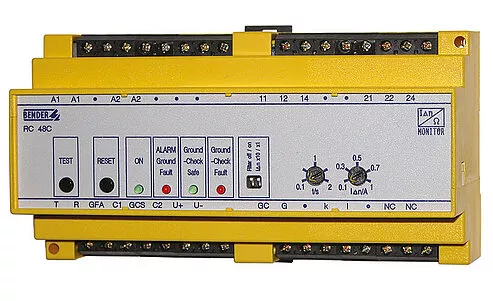

El  RC48C monitorea la integridad del hilo piloto y el conductor PE (tierras) para cargas móviles. El monitor RC48C realiza dos funciones principales:

  1. Monitorear la continuidad del conductor de tierras (PE)
  2. Detectar la presencia de fallas a tierra.

Dicho monitor RC48C también es conocido como “relé del hilo piloto”, y su principal objetivo es garantizar la seguridad del personal involucrado en las operaciones mineras; esto se hace evitando los choques eléctricos por contactos directos o indirectos debido a las fallas de aislamiento en el cable de arrastre o en la maquinaria móvil teniendo como objetivo secundario la seguridad del equipamiento. Es utilizado en maquinaria minera electro móvil (ej. jumbos o buguis), y existen normas específicas que lo exigen:

  • Canadá: CSA M421-16 (2016) Use of electricity in mines
  • USA: NEC 250.188(D) (2017) Grounding of Systems Supplying Portable or Mobile Equipment
  • Perú: Real Decreto Supremo 024-2016
Categoría: Etiquetas: , Marca:
Solicita cotizacin

Características

  • Monitor de falla a tierra para instalaciones conectadas a tierra a través de alta resistencia con una corriente de falla limitada de 5…25 A
  • Mide la corriente residual mediante un transformador de corriente residual Bender
  • Alarma fácilmente reconocible por medio de luces LED
  • Relé de alarma con dos contactos conmutados sin tensión
  • Tiempo seleccionable para retardo del contacto de alarma
  • Reconoce fallas de resistencia en serie y fallas de resistencia cruzada
  • El relé de alarma se puede utilizar para el disparo de un interruptor en derivación
  • Dependiendo del tipo de interruptor en derivación, el modo de operación del relé de alarma se puede configurar en operación N/A u operación N/C

Aplicaciones

  • Instalaciones puestas a tierra a través de alta resistencia con una corriente de falla limitada de 5…25 A.
  • Aplicaciones mineras:
    -Cumple con la normativa peruana, canadiense y estadounidense respecto a seguridad eléctrica en maquinaria minera móvil
    -Protege a personas y equipamiento contra las fallas a tierra/pérdida de aislamiento, generando una alarma primero e interrumpiendo el suministro eléctrico con posterioridad
    -Monitorea el conductor de tierras (PE), interrumpiendo el suministro eléctrico en caso de rotura o -degradación de este.
  • En cuanto desaparece la causa de la alarma, el RC48C vuelve a desactivarse automáticamente
  • Se puede utilizar en todo tipo de sistema eléctrico: aislado de tierra (IT), sólidamente aterrizado (TN, TT), con resistencia a tierra de neutro (NGR)
  • El RC48C se instala en los tableros de las subestaciones móviles, junto al toroide; el diodo esta junto a la carga, justo en el retorno del hilo piloto

RC48C Variante(s)

Tipo Ref.
RC48C-935 B94013002
RC48C-9935 B94013012
RC48C-9936 B94013013

Accesorios opcionales para RC48C

TypeDesignation Ref.
Termination device, P = 5 W B94013008
Termination device, P = 50 W B94013009
Termination device, P = 50 W B94013006
Termination device with integrated resistor, P = 50 W B94013007
Remote alarm indicator and operator panel B94071000
Residual current transformer, 70 mm B911777
Residual current transformer, 105 mm B911778

Descargas para ISOMETER® IR425-D4

Nombre Tipo Tamaño Idioma Sellodetiempo D-/B-Número
RC48 Declaración de conformidad CE 87.5 KB 26.04.2024
RC48C Manuales 722.4 KB ES 26.02.2020
UKCA – RC48 Declaración de conformidad CE 121.6 KB 26.04.2024
