Características
- Determinación de RNGR con proceso de medida pasivo y activo
- También es posible el control continuo de la RNGR estando la instalación desconectada
- Advertencia o desconexión en caso de fallo de contacto a tierra
- Control de la corriente INGR
- Control de la tensión UNGR
- Visualización de contacto a tierra de fases (opcional; acoplamiento directo hasta 690 V; de lo contrario, a través de un transformador de tensión)
- Comunicación a través de Ethernet/Modbus TCP
- Servidor web
- Selección de idioma (alemán, inglés británico y americano, español, francés)
- Pulsador de prueba (interno, externo) con/sin activación
- Análisis FFT de las señales de medida
- Generador de pulsos para búsqueda manual de contactos a tierra
- Relé para la detección de fallos de contacto a tierra y fallos de resistencia
- Relé para la desconexión de la instalación después de un tiempo programable
- Combinable con RCMS… para la desconexión controlada automáticamente de salidas de alimentación (alimentador)
- Fuente de alimentación integrada de amplio margen para el funcionamiento
- Certificado para trabajar hasta 5000 metros de altura
- Memoria de fallos/incidencias
- Interfaz analógica para el procesamiento de los valores de medida (0…10 V, 4…20 mA, parámetro seleccionable)
- HMI separable para montaje en puertas
- Protección por contraseña
- Activación en RMS, señal de oscilación principal o armónicos
- Registro de fallos de AC y DC

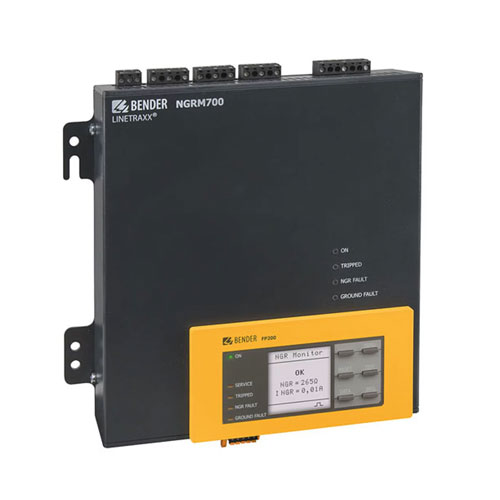

LINETRAXX® NGRM700 Variante(s)
| Tipo |
TensióndealimentaciónUS/RangodefrecuenciaHz |
Ref. |
| NGRM700 |
AC 24…240 V, 40…70 Hz
DC 24…240 V |
B94013700 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® NGRM700
| Tipo |
TensiónUsys |
Ref. |
| CD1000 |
400…690 V |
B98039010 |
| CD1000-2 |
400…1000 V |
B98039053 |
| CD5000 |
1000…4200 V |
B98039011 |
| CD14400 |
4300…14550 V |
B98039054 |
| CD25000 |
14551…25000 V |
B98039055 |
Transformador de medida de corriente
| Tipo |
Tensión/Corriente |
Ref. |
| CTAC35 |
AC hasta 30 A |
B98110007 |
| CTAC60 |
AC hasta 30 A |
B98110017 |
| CTAS50 |
AC hasta 30 A |
B98110009 |
| CTAS80 |
AC hasta 30 A |
B98110010 |
| CTAS120 |
AC hasta 30 A |
B98110011 |
| CTUB103-CTBC35 |
AC/DC hasta 10 A |
B78120030 |
| CTUB103-CTBC60 |
AC/DC hasta 25 A |
B78120031 |
| CTUB103-CTBC120 |
AC/DC hasta 25 A |
B78120032 |
| CTB31…CTB51 serie |
AC > 30…1000 A |
B980860xx |
Tensión de alimentación para transformadores de corriente CTUB103…
| Tipo |
Númeromáximodetransformadoresdecorrienteconectadosm |
Ref. |
| STEP-PS/1 AC/24 DC/0.5 |
2 |
B94053110 |
| STEP-PS/1 AC/24 DC/1.75 |
7 |
B94053111 |
| STEP-PS/1 AC/24 DC/4.2 |
17 |
B94053112 |
