Un generador VAR es un dispositivo que logra una compensación dinámica de potencia reactiva junto al control de armónicos. En inglés es conocido como STATCOM (Static Synchronous Compensator) o SVG (Static VAR Generator).

En GAL Electric comercializamos el Generador VAR de la empresa Sinexcel, el cual se basa en tecnología inversora, que puede generar corriente de compensación por IGBT para evitar resonancia y amplificación armónica, similar al funcionamiento de un filtro de armónicos activo.

Así mismo, este SVG es capaz de soportar armónicos con niveles de voltaje altos y puede realizar una Corrección del Factor de Potencia (PFC) por debajo de THDu 15%.

Desempeño del Generador VAR Sinexcel

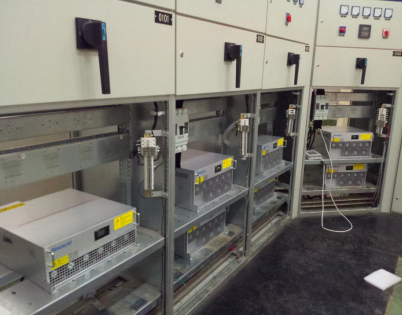

generador var

Entre las características de desempeño de este Generador de VAR, podemos destacar las siguientes:

  • PFC con respuesta rápida de 15ms.
  • Logra un efecto de compensación de 0,99 de forma constante y con alta precisión.
  • Los módulos SVG pueden cubrir todos los puntos ciegos e implementar una compensación continua y específica, sin realizar una compensación excesiva o insuficiente.
  • El diseño modular ultracompacto hace que el SVG de Sinexcel pueda usarse como componente para instalar en gabinetes de clientes. Sin riesgo de expansión y explosión como en los bancos de capacitores.
  • Las pérdidas económicas son mínimas.
  • El equipo es libre de mantenimiento.
  • Su vida útil es de hasta diez años.
  • En caso de contar con un banco de capacitadores y querer realizar el cambio, solo es necesario integrar los módulos SVG en el gabinete, lo que se traduce en un ahorro significativo.
  • Reduce la pérdida de transformadores de potencia y líneas de transmisión para mejorar la eficiencia energética.
  • Mejora el entorno de suministro de energía.

¿Cuál es la diferencia entre un generador VAR y un banco de capacitores?

Detallamos las características de cada uno:

SVC (Banco de Condensadores)

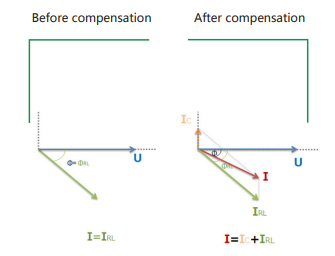

banco-de-capacitores-funcionamiento
  • El principio de compensación de potencia reactiva del banco de capacitores es utilizar sus propiedades de condensador capacitivo para gobernar el factor de potencia de la red.
  • Los bancos de condensadores se utilizan por grupo, cambiando entre encendido/apagado. De manera que, su corriente de salida es paso a paso/grupo por grupo, lo que generalmente conduce a sobrecompensación o subcompensación.
  • La corrección del factor de potencia está entre 0,8 y 0,9.

SVG (Generador VAR)

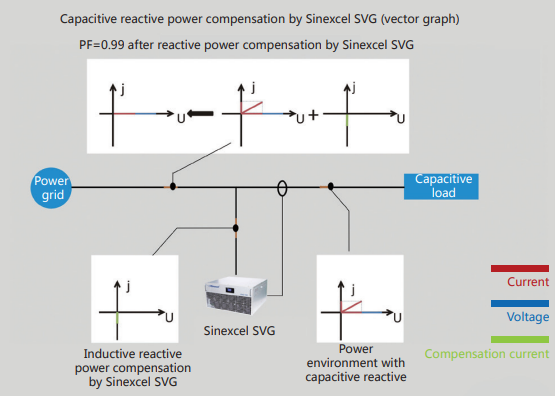

SVG funcionamiento2
  • Funciona como una fuente de corriente, que alerta al factor de potencia de la red con la corriente reactiva generada por sí mismo.
  • Corrección del factor de potencia entre 0,99 y 1.
  • Compensación de carga tanto capacitiva como inductiva entre -1 y 1.
  • Compensación progresiva, con tiempo de respuesta de 15 ms en tiempo real para finalizar el PFC.
  • Sin resonancia, sin compensación excesiva/insuficiente.
  • No se ve afectado por armónicos, tampoco genera armónicos.
  • Alta potencia de hasta 100Kvar/módulo.
  • La potencia nominal es igual a la potencia de compensación.

En conclusión

Los generadores VAR son novedosos equipos que no solo cumplen la función de compensación, sino que también brindan una respuesta rápida y una compensación continua y de alta precisión.

¿Le interesa contar con un SVG en su empresa? Escríbanos a través de nuestro formulario de contacto o a través de nuestro chat en vivo y con gusto le asesoraremos.
